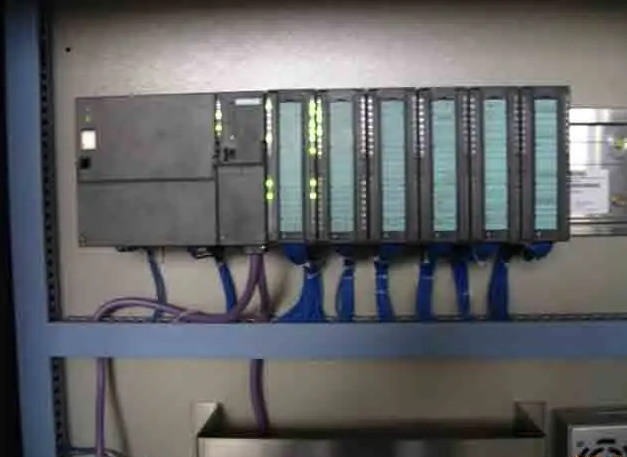

PLC系统是伺服电动缸等机械装置中所使用的最为常见的控制系统，绝大多数上位机都使用的是PLC实现运动控制，今天通诺尔智能科技为您解析一下PLC系统安装注意事项。

PLC系统的电源有两类：外部电源和内部电源。

外部电源是用来驱动PLC输出设备(负载)和提供输入信号的，又称用户电源，同一台PLC的外部电源可能有多规格。外部电源的容量与性能由输出设备和PLC的输入电路决定。由于PLC的I／O电路都具有滤波、隔离功能，所以外部电源对PLC性能影响不大。因此，对外部电源的要求不高。

内部电源是PLC的工作电源，即PLC内部电路的工作电源。它的性能好坏直接影响到PLC的可靠性。因此，为了保证PLC的正常工作，对内部电源有较高的要求。一般PLC的内部电源都采用开关式稳压电源或原边带低通滤波器的稳压电源。

在干扰较强或可靠性要求较高的场合，应该用带屏蔽层的隔离变压器，对PLC系统供电。还可以在隔离变压器二次侧串接LC滤波电路。

PLC系统在安装时还需注意以下问题：

1）隔离变压器与PLC和I/O电源之间最好采用双绞线连接，以控制串模干扰；

2）系统的动力线应足够粗，以降低大容量设备起动时引起的线路压降；

3）PLC输入电路用外接直流电源时，最好采用稳压电源，以保证正确的输入信号，否则可能使PLC接收到错误的信号。

PLC系统的使用需要远离干扰源：

1）动力线、控制线以及PLC的电源线和I/O线应分别配线，隔离变压器与PLC和I/O之间应采用双胶线连接。将PLC的IO线和大功率线分开走线，如必须在同一线槽内，分开捆扎交流线、直流线，若条件允许，分槽走线最好，这不仅能使其有尽可能大的空间距离，并能将干扰降到最低限度。

2）PLC应远离强干扰源如电焊机、大功率硅整流装置和大型动力设备，不能与高压电器安装在同一个开关柜内。在柜内PLC应远离动力线（二者之间距离应大于200mm）。与PLC装在同一个柜子内的电感性负载，如功率较大的继电器、接触器的线圈，应并联RC消弧电路。

3）交流输出线和直流输出线不要用同一根电缆，输出线应尽量远离高压线和动力线，避免并行。
