百分表常用于形状和位置误差以及小位移的长度测量。百分表的圆表盘上印制有100个等分刻度，即每一分度值相当于量杆移动0.01毫米。若圆表盘上印制有1000个等分刻度 ，则每一分度值为0.001毫米 ，即称为千分表。

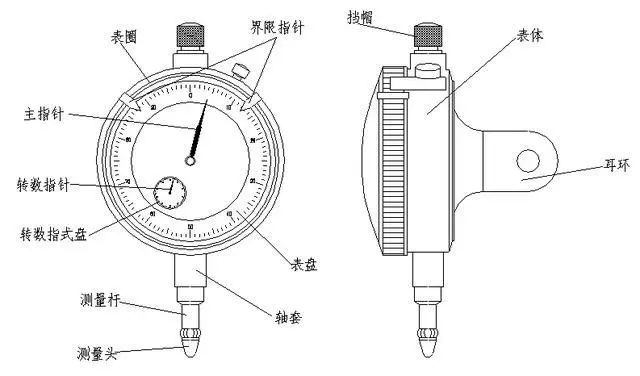

1.结构组成

百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置。百分表是利用精密齿条齿轮机构制成的表式通用长度测量工具。

2.使用步骤

1）首先检查百分表的刻度是否在零那里。转动表盘，观察大指针是否在零位。

2）观察百分表的测杆灵活性。用手轻轻触动表杆底部，观察指针是否可以灵敏回到原位。测杆在套中的滑动是否没有卡壳现象。

3）测量的时候要把百分表固定在夹持架上，测杆要垂直于地面。固定一定要稳稳地，并且测杆要对准被测物体。

4)根据被测物体的方向和形状，来调整磁性表座的微调螺栓或夹具，实现表盘读数。

5)测量一定要是慢慢的，提起表杆，把被测物体移到测杆下面，缓慢移动，千万不要猛的放下去，对测量物体调整时候也是同样如此。如果是测量圆柱形产品时，测杆轴线与产品直径方向一致。

6)如果测量的是工件的平整度，需要把测量头与工件表面接触，调整指针，刻度盘零位对准指针接着慢慢地移动表座或工件，当指针顺时针摆动时，说明了工件偏高，逆时针摆动，则说明了工件偏低了。

7)如果检测的是偏心度，把被测轴装在两顶尖之间，测量头接触在偏心部位最高点，用手转动轴，最大数字和最小数字之差的二分之一就等于偏心距。

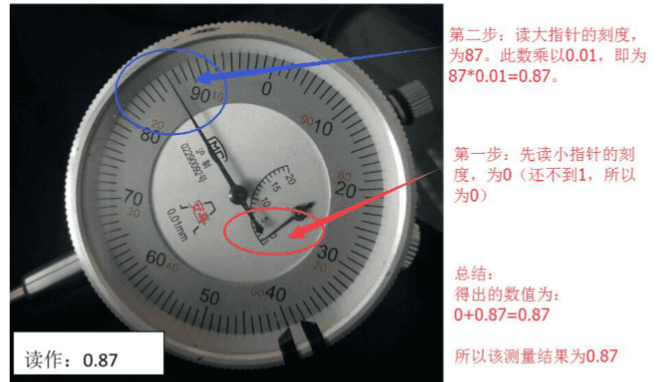

3.读数方法

先读取小指针数，不到1就算0；再读取大指针数，因为是百分表，所以大指针数要换算成百分比，然后把大小指针数想加即可。

4、主要应用

百分表的一个非常重要的应用是用来测量形状和位置误差等机械测量，如圆度、圆跳动、平面度、平行度、直线度等，利用百分表来测量机械形位误差是可以直接利用我们的数据分析仪连接百分表来测量，无需人工读数，数据分析仪软件可对百分表数据进行采集及分析数据，并计算出各测量结果，可以大大提高测量效率。

5.维护保养

远离液体,不使冷却液、切削液、水或油与内径表接触。在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状态。然后成套保存于盒内,避免丢失与混用。
