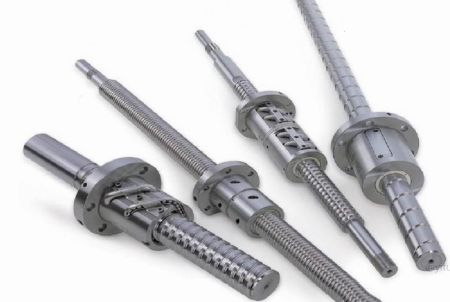

1.滚珠丝杠类型

1）按制造方法区分

根据加工制造方法及精度的区别，目前市场上的滚珠丝杠机构主要有以下两种类型：磨制滚珠丝杠和轧制滚珠丝杠

磨制滚珠丝杠是用精密磨削方法加工出来的，精度更高，但制造成本较高，因而价格也更贵；轧制滚珠丝杠是指用精密滚轧成形方法加工制造出来的，精度稍低，但制造成本较低，因而价格也更便宜。在满足使用精度的前提下应尽可能选用轧制滚珠丝杠，以降低机器制造成本。

2）按滚珠循环方式区分

滚珠丝杠机构在工作时，内部的滚珠是以循环滚动的方式运动的，根据滚珠循环方式的不同，可以将滚珠丝杠机构分为以下两种类型：内循环式和外循环式

内循环式及外循环式滚珠螺母的主要区别就是在外循环式螺母的外部设计了一条金属管道（通常称为回流管），使滚珠通过此管道返回。显然，内循环式螺母比外循环式螺母径向尺寸更小，结构更紧凑，刚性更好，但制造难度也更高，主要是反向器制造难度大，因而价格也相应更高。

2.滚珠丝杆选型步骤

1)确认使用条件

2)预选滚珠丝杆

3)确认容许轴向载荷  （不符合重新预选）

4)确认容许转速      （不符合重新预选）

3.滚珠丝杆与梯形丝杆的区别

梯形丝杆完全自锁，滚珠丝杆不能完全自锁。

梯形丝杆效率30-50%，滚珠丝杆效率90-95%

梯形丝杆由于滑动摩擦大，所以发热量大，不适合高速运行。

滚珠丝杆精度高。

4.滚珠丝杠实现自锁的方法

最简单的方法：电机带刹车功能，有刹车电机（包括异步电机、伺服电机）出售。

电机和滚珠丝杠之间的联轴器加装报闸机构。

电机先和具备自锁功能的蜗杆减速机连接，再让蜗杆减速机输出轴驱动滚珠丝杠。这样比较麻烦，而且传动精度降低了。

在滚珠丝杠另一端安装报闸机构。
