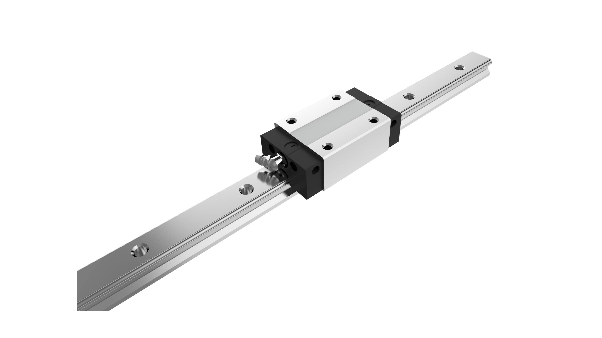

在设计过程中使用直线导轨的主要作用为支撑和引导运动部件，使其按给定的方向做往复直线运动。直线导轨常应用在精度要求比较高的机械结构中，可根据具体参数和设计要求通过计算选择与之相匹配的直线导轨。

一、直线导轨的安装

1）直线导轨安装前务必要清除床台安装面上的加工毛刺与污物。

2）将直线导轨平放在床台上，使导轨的基准面贴向床台的侧向安装面。

3）将装配螺栓锁定，但不完全锁紧，并使导轨基准面尽量贴紧床台侧向安装面，安装前请注意螺栓孔与装配螺栓是否吻合。

4）依序将导轨止动螺丝锁紧，使导轨与床台侧向安装 面紧密贴合。

5）用扭力板手，将装配螺栓依规定的扭力值锁紧,装配螺栓的锁紧顺序，由导轨中央向两端依序锁紧,如此可获得稳定的精度。

二、滑块的安装

1）将工作台安装至滑块上，锁定滑块装配螺栓，但不完全锁紧。

2）使用止动螺丝将滑块基准面与工作台侧向安装面锁紧，以定位工作台。

3）按滑块对角的顺序，锁紧滑块装配螺栓。
