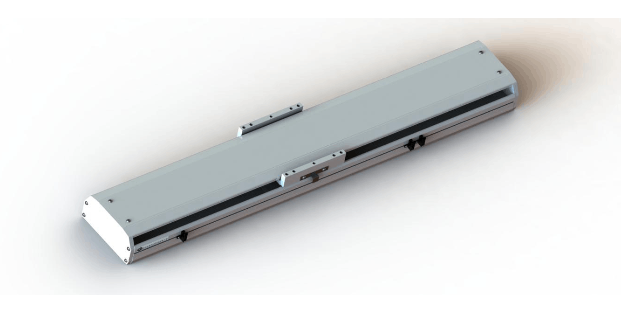

直线电机模组通常又被简称为直线电机或线性电机，是一种重要的直线传动单元，属于直线模组滑台中的一个分类。与直线模组中的滚珠丝杆传动模组和同步到传动模组相比，直线电机模组与两者在外观上相似，但是在工作原理与性能方面又有一些区别。

一、结构构成不同

滚珠丝杆模组构成：滚珠丝杆、直线导轨、铝型材壳体、联轴器、滑块、电机（伺服电机）、支撑座、光电开关等。

同步带模组构成：同步带同步轮、直线导轨、铝型材壳体、联轴器、滑块、电机（伺服电机、步进电机）、光电开关等。

直线电机模组构成：动子（直线电机）、直线导轨、铝型材壳体、定子（磁栅）、光栅、光电开关等。

二、传动原理区别

滚珠丝杆模组和同步带模组的传动原理与直线电机模组有着本质区别，前者是需要通过滚珠丝杆或同步带同步轮作为传动部件，将电机的正反向旋转运动转化为直线运动，而直线电机模组是直接将电能转化为机械能，无需中间的传动机构。

三、运动性能的差别

1. 直线电机模组结构简单，无需中间机构而直接传动，运动惯性低、无机械间隙，因而动态响应性能和定位精度更高。直线电机模组的定位精度可高达±0.001mm, 而丝杆模组或皮带模组由于间隙、摩擦和运动惯量等因素限制，精度范围则在±0.05~0.02mm，传递效率也相对较低。

2. 直线电机模组的加速度是10g, 而滚珠丝杆模组只有1.5g, 在速度控制方面，直线电机可以在启动瞬间达到最大速度，所以结构和传动特点的差异决定直线电机模组比滚珠丝杆模组有更快的响应速度、更快的运行速度和更广的速度范围。

3. 直线电机模组运动时无丝杆或齿轮这样的传动部件，不存在离心力干扰，也没有机械接触产生的摩擦、机械损耗和噪音问题。

4. 丝杆或皮带模组的行程由于收到铝型材或丝杆长度的影响，运动行程有限，而直线电机模组由于结构特点，有效行程不受限制。

四、应用场景的不同

根据产品特性的不同，我们可以了解，通常情况下，如果对模组负载要求高、精度要求高，行程短，可以选用滚珠丝杆模组。负载要求不高、精度要求不高、行程长则可以选择同步带模组。而对于负载要求不高，但精度要求很高，行程很长的情况下，无疑适用直线电机模组，具体的选择应根据用户的参数要求和应用场景而定。

五、价格差异

由以上可以看出，直线电机模组在各方面都比丝杆模组或皮带模更有优势，加上所配套的电机及驱动系统也与后者有所区别，所以，就价位而言，也比后者高出了许多。
