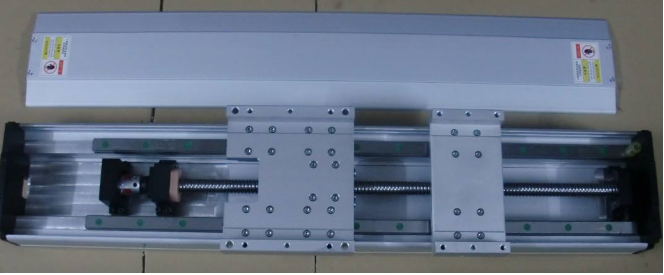

滚珠丝杆直线模组和同步带模组是自动化领域最常见的两种模组类型，广泛应用于各行各业的自动化生产中，相对于同步带直线模组，丝杆传动模组在负载能力和定位精度方面优势更突出一些。下面直线模组厂家通诺尔智能科技带您从模组滑台内部结构构造和配件组成来认识一下这个产品。

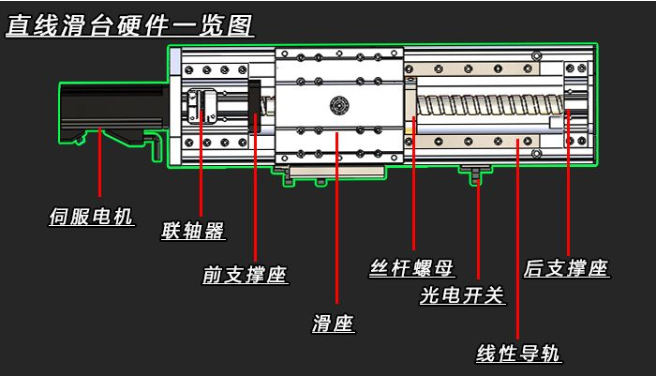

滚珠丝杆直线模组主要由直线导轨、滚珠丝杆、铝合金型材、丝杆支撑座、马达、膜片联轴器、光电开光等部件组成。

滚珠丝杆

滚珠丝杆主要是螺杆、螺母、钢球、预压片、反向器、防尘器组成。工作原理是将旋转运动转化为直线运动，或将直线运动转化为旋转运动，是滚珠螺丝的进一步延伸和发展是将轴承从滚动动作变成滑动动作。滚珠丝杆具有高效率、高精度、高速的特点，使它在精密设备，微调工业设备上得到广泛应用。

直线导轨

直线导轨又称滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。丝杆直线模组主要运用滚珠直线导轨，相比双轴心导轨具有更高的精度和负载，使滚珠丝杆模组能够运用在需要更高精度和更高负载的场合。

铝合金型材

铝合金型材具有铸造性能好，耐腐蚀，化学性能稳定，外型美观等特点，是组合机床和自动线较理想的基础动力部件动态性能好。直线模组使用铝型材具有刚度高,热变形小,进给稳定性高,从而保证了加工状态下(负荷下)的实际精度。

支撑座

滚珠丝杆达支撑座具有高刚性、高精度的超小型角接触球轴承，能获得稳定的回转性能。使用深沟球轴承的内部轴承中装入了适量的锂皂基润滑脂，用特殊密封垫圈进行密封，能直接安装，长期使用。

联轴器

联轴器可以在高速运动中出色满足电机和丝杆之间的一个力量传递，起到补偿径向，角向、轴向偏差和相对位移，以及减震、缓冲，降低部件受损的作用。

电机

直线模组配套的电机主要是步进电机和伺服电机，步进电机耐热性高，而伺服电机让线性模组可以高精度，高负载，高稳定性，高速运行，满足各种运用需求。因此，滚珠丝杆模组一般搭配伺服电机，这也是让滚珠丝杆模组可以稳定发挥性能优势的原因之一。

光电开关

光电开关又称位置或行程开关，是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的，具有精度高、稳定性强，可同步等特点。 直线模组一般装有零点开关、正向开关和负向开关三个光电开关。
