随着工业科技的不断创新改革，人类的生产和生活方式也发生很大程度的改变，作为制造业强国的中国，我们制造业各个领域的技术一直在不断进步中，如在以伺服电缸、直线模组为代表的直线传动领域中，近些年我们相关的自动化设备技术改造项目取得了突破性的发展。

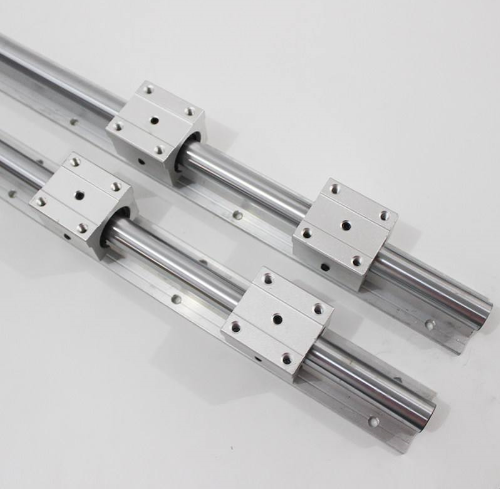

直线导轨是直线传动领域中频繁用到的元件，也是线性模组滑台重要的组成部件。那么直线导轨的精度标准是怎样衡量的，在直线传动装置中又是如何运行的呢？

直线导轨的精度可以分为行走平行度、高度（H）以及宽度（N）的尺寸容许误差。滑轨单轴使用或在同一平面使用复数轴线性滑轨时，规范各个滑块组合高度的成对相互差。各型号的精度分为普通级（C）、高级）（H）、精密级）（P）、超精密级（SP）与超高精密级（UP）五个等级。直线导轨的精度可分为行走平行度、高度及宽度的尺寸容许误差。导轨单轴使用或在同平面使用复数轴时，规范各个滑块组合高度与宽度的成对相互差。

1.行走平行度

是指将导轨以螺栓固定在基准面上，使滑块在导轨全长上运行时，滑块与导轨基准面之间的平行度误差。

2.高度的成对相互差

是指组合在同平面上的各个滑块的高度尺寸的最大值与最小值之差。

3.宽度的成对相互差

是指装在单支导轨上的每个滑块与导轨基准面之间的宽度尺寸的最大值与最小值之差。

在同一平面上有2轴线性滑轨以上配对使用时，宽度）（N）的尺寸对容许误差与成对相互差）（△N）只使用与基准轴。另精度测定值是以滑块中心点或中心部的平均值为基准。
