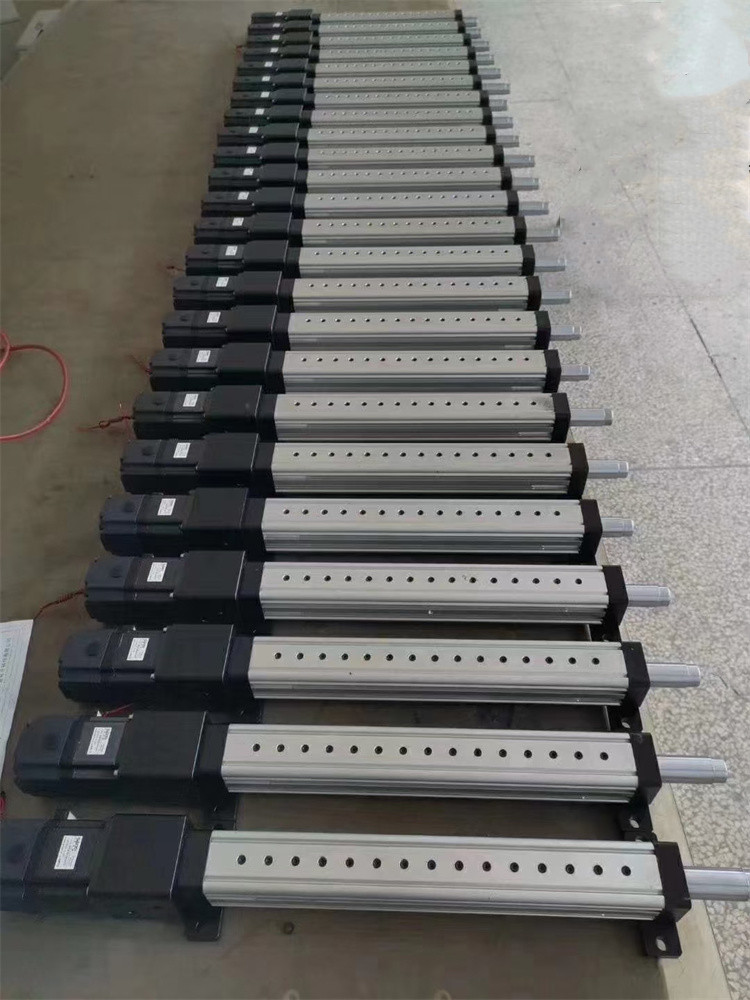

伺服电动缸是一种进行往复直线运动的机构，在运动过程中需要上下极限位以保证伺服电动缸在运行过程中可以保证不会超行程运行。

伺服电动缸上限位是指活塞推杆上升的最高位置。

电动缸上限位安装方法:

正确连接伺服驱动、伺服电机，选择JOG模式建议使用电机转速150以下，先判断电动缸的运行方向，点动将活塞杆伸出，测量活塞杆伸出长度，参考设计图纸确认活塞杆达到设计的最高位置，然后将磁性限位开关固定在缸体外壁的安装槽内，接通感应电源，慢速调节感应开关，当感应开关工作时即为上限位位置，旋紧螺丝固定。

伺服电动缸下限位指的是活塞推杆下降的最低位置。

电动缸下限位安装方法:

检查电控部分安装后，先将伺服通电，操作伺服电机进入点动模式，建议使用150转每钟的转速，点动将缸缩回最底部（此处注意点动时感觉活塞杆前杆有停顿也可以判断为最底部），然后将磁性开关安装在缸体外壁的槽内，接电后，直接先将移动开关到最底部，然后从最底部慢慢往上移动，当磁性开关灯亮起后，即为下限位位置。用户可以根据实际需要，或因缸体安装方式对磁性开关的位置进行上调。
