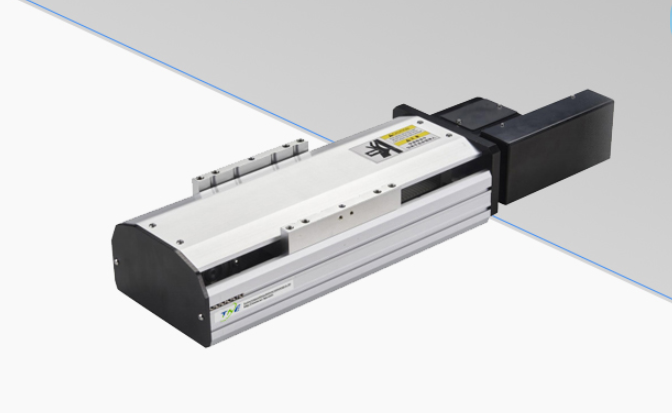

同步带驱动型模组滑台是直线模组中运用广泛的类型之一，在工业自动化发展中扮演不可或缺的角色。相较于丝杆驱动型直线模组，它的结构构成和特性是什么呢？

同步带直线模组的构成和工作原理：

1.铝合金型材

刚性强、本体轻的铝合金型材，保证了模组的高精度

2.轴承和轴承座

通诺尔产品采用品牌高刚性和高精密性的轴承和轴承座，保证模组运行稳定性、精度和使用寿命。

3.同步带和同步轮

皮带是线性模组的重要传动部件，由优质橡胶加钢丝加工而成，其质量和加工过程是影响模组速度、精度和传动效率等各项性能重要因素。

4.联轴器

连接电机与皮带模组本体，用于传递扭矩和动力输出，

5.直线导轨

高刚性、高制造精度和高耐磨性的直线导轨可以更好引导和支撑部件进行高负载高精度的往复直线运动，延长模组使用寿命。

6.滑块

可以实现在高负载情况下让模组作高精度的往复直线运动

7.限位开关

实现模组滑台的高精度定位功能

同步带模组的工作原理是模组滑台两侧的传动轴上安装同步带作为动力输入轴，通过同步带带动滑块移动，其中一侧的同步带可以通过滑块两端的松紧装置调节松紧。

同步带直线模组的特性包括：

1.结构简单，适用性强，易于使用、调整和维护

2.噪音低，速度快，最快可达2~3m/s

3.相较于丝杆型模组，行程更长

4.性价比高
