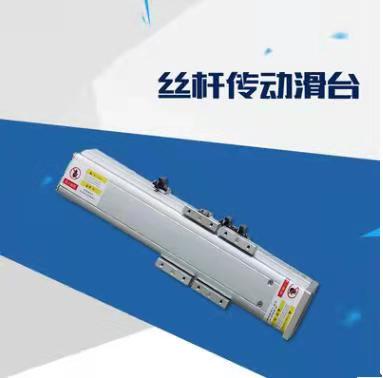

滚珠丝杆是直线模组重要的传动部件，具有定位精度高、运行速度快、传递效率高和负载能力强的特点，是直线传动领域不可或缺的元件。滚珠丝杆的工作原理是钢珠在螺杆轴和螺母滚道里进行无限循环和滚动，通过钢珠与螺母滚到和螺杆点接触构造，减少钢珠在滚道内循环时的摩擦力矩，将旋转运动转化为低摩擦的滚动运动，从而实现精准的直线定位运动。

针对钢珠在丝杆和螺母滚道里的循环方式，滚珠丝杆在结构设计时分为三种：外循环滚珠丝杆、内循环滚珠丝杆和盖式滚珠丝杆。外循环滚珠丝杆其为丝杆、螺帽、钢珠、弯管及固定块组合而成。而钢珠位于丝杆与螺帽之中,弯管则装置在螺帽外部，钢珠的循环乃由弯管的连接,使其得以在螺帽上回流。

内循环滚珠丝杆为丝杆、螺帽、钢珠及回流盖所组成。钢珠采以单圈循，以回流盖跨越连接两相邻珠欍,连接构成一个单一封闭回流路径。由于回流盖组装在螺帽内部,所以称之为内循环滚珠丝杆。

盖式滚珠丝杆基本回流系统的设计与外循环滚珠丝杆相似，而主要的差别在于螺帽上加工一贯穿孔作为钢珠回流。此一设计使得钢珠得以行经整个螺帽的前后二端。由于在所有珠槽上都布满有效钢珠因此在相同的动负荷下，螺帽长度较传统设计为短。

相较于内循环丝杆和外循环丝杆，在同等长度的螺母内，端盖式丝杆有更多的滚珠，所以性能更好。适用于更大导程的丝杆，更大直径的螺母和多条回路。
